AEROCOMPACT: PV-Montagesysteme für Flachdach, Schrägdach, Freifläche und Fassade

Eine PV-Anlage ist nur so sicher wie ihre Unterkonstruktion. AEROCOMPACT entwickelt, produziert und vertreibt PV-Montagesysteme in Satteins, Vorarlberg, und ordnet sie nach der Frage, auf die es im Projekt zuerst ankommt: Was liegt unter den Modulen? Die Dachhaut, die Eindeckung, der Boden oder die Wand bestimmen, wie Wind- und Schneelasten sicher in die tragende Struktur gelangen. Wer das zuerst klärt, findet das passende System schneller und plant mit weniger Rückfragen.

Flachdach: Bitumen, Folie, Kies und Gründach

Für das Flachdach gibt es die Systemfamilie COMPACTFLAT mit fünf Varianten, alle im Windkanal vermessen. COMPACTFLAT S ist ein aerodynamisches Aluminium-Bügelsystem für statisch anspruchsvolle Projekte: Du wählst 5, 10 oder 15 Grad in Südausrichtung oder eine Ost-West-Aufstellung und sicherst die Anlage mit Ballast, mit Dachankern oder mit beidem. Eine vormontierte Bautenschutzmatte schützt die Dachhaut, die Klemmen bringen Erdungspins für die elektrische Verbindung am Modulrahmen mit. COMPACTFLAT S_BASE setzt auf eine Basisplatte, die das Gewicht großformatiger Module flächig verteilt, eine Lösung für druckempfindliche Dämmung und begrenzte Tragfähigkeit. COMPACTFLAT SN 2 ist ein modulares Schienensystem für exponierte Standorte mit hoher Wind- und Schneelast und nimmt Module bis 2.500 mal 1.310 Millimeter auf. COMPACTFLAT SN FAST baut darauf auf, kommt vormontiert, wird schraubenlos per Klick verbunden und braucht nur drei Schienentypen je Projekt. Das spart auf der Baustelle Zeit und vermeidet Fehler. COMPACTFLAT GS steht hoch aufgeständert auf Gründächern und überall dort, wo bifaziale Module auf hellen Dachflächen liegen.

Schrägdach: Ziegel, Biberschwanz und flache Lattung

Auf dem Schrägdach sitzt die Last am Dachhaken, und der muss die Eindeckung passieren, ohne dass sie bricht oder undicht wird. COMPACTPITCH bietet dafür je nach Eindeckung eigene Lösungen. XM-F REPTILE verbindet den Haken mit einem anpassbaren Abdeckblech, sodass er unabhängig vom Ziegelraster mittig auf dem Sparren sitzt. XT-R 2.0 ist ein klappbarer Dachhaken für unebene Dachflächen und lässt sich in fünf Freiheitsgraden justieren. XM-B ersetzt den Pfannenziegel unter dem Haken durch einen Metallersatzziegel mit PU-Weichschaum gegen Schlagregen, XM-PL löst dieselbe Aufgabe für Biberschwanzdächer, mit Ersatzziegeln in Rot und Schwarz. Bei niedriger Dachlattung, etwa unter Mönch-Nonne- oder Portoghese-Ziegeln, kommt XT35-VLOW infrage. Für Wellblech, Trapez- und Sandwichblech sowie Wellfaserzement steht das Stockschraubensystem XW bereit, für schneereiche Regionen XWS.

Metalldach: schrauben, klemmen oder tragen

Beim Metalldach entscheidet das Profil über das Befestigungsprinzip. COMPACTMETAL TL überbrückt zwei Hochsicken und wird spanlos verschraubt; TL25 deckt Sickenabstände von 100 bis 210 Millimeter ab, TL38 von 211 bis 333 Millimeter. COMPACTMETAL TS sitzt als Kurzschiene auf einer Hochsicke und trägt Module im Querformat. COMPACTMETAL TM klemmt am Stehfalz, ganz ohne Durchdringung des Blechs. COMPACTMETAL TR ist eine selbsttragende Langschiene für Sandwichpaneele nach EN 14509 mit 60 bis 162 Millimetern Dicke.

Freifläche: Bügelsystem statt Rammpfahl

Auf Freiflächen mit schwierigem Boden, bei kleineren Projekten oder auf abgedichteten Deponien ist ein gerammtes Profil nicht immer die wirtschaftliche Lösung. COMPACTGROUND GS ist ein flach gegründetes Bügelsystem. Die Lagesicherung aus Erdnägeln, Ballastwannen oder beidem wird für jede Reihe ausgelegt, denn die windzugewandte Reihe trägt mehr Last als die dahinterliegenden. Erdnägel gibt es in 450 und 800 Millimeter Länge, Ballastwannen in 450 und 900 Millimeter. Ein Auszugsprüfset ermittelt den Auszugswiderstand direkt auf der Fläche. Die Ausführung GS10 PLUS stellt die Module mit 10 Grad nach Ost und West auf und erlaubt eine dichte Belegung, GS15 richtet sie mit 15 Grad nach Süden aus. Beide Ausführungen sind CE-gekennzeichnet und im Windkanal getestet.

Fassade: PV vor der Wand

COMPACTWALL ist ein Vorbausystem: Marktübliche gerahmte Module werden wandparallel vor die bestehende Fassade gesetzt, die Wand selbst bleibt unverändert. Auf Beton und Trapezblech montiert COMPACTWALL TS/TL direkt, in Beton dübelfrei mit einer Betonschraube. Auf Sandwichpaneelen leitet COMPACTWALL TR die Kräfte über Sandwichbefestiger am Dämmkern vorbei in die Wandriegel. Für die Modulwahl zählt eine Rahmenhöhe von 28 bis 42 Millimeter im Klemmbereich. Beide Systemfamilien sind CE-gekennzeichnet.

Planung: AEROTOOL und AERO.GO

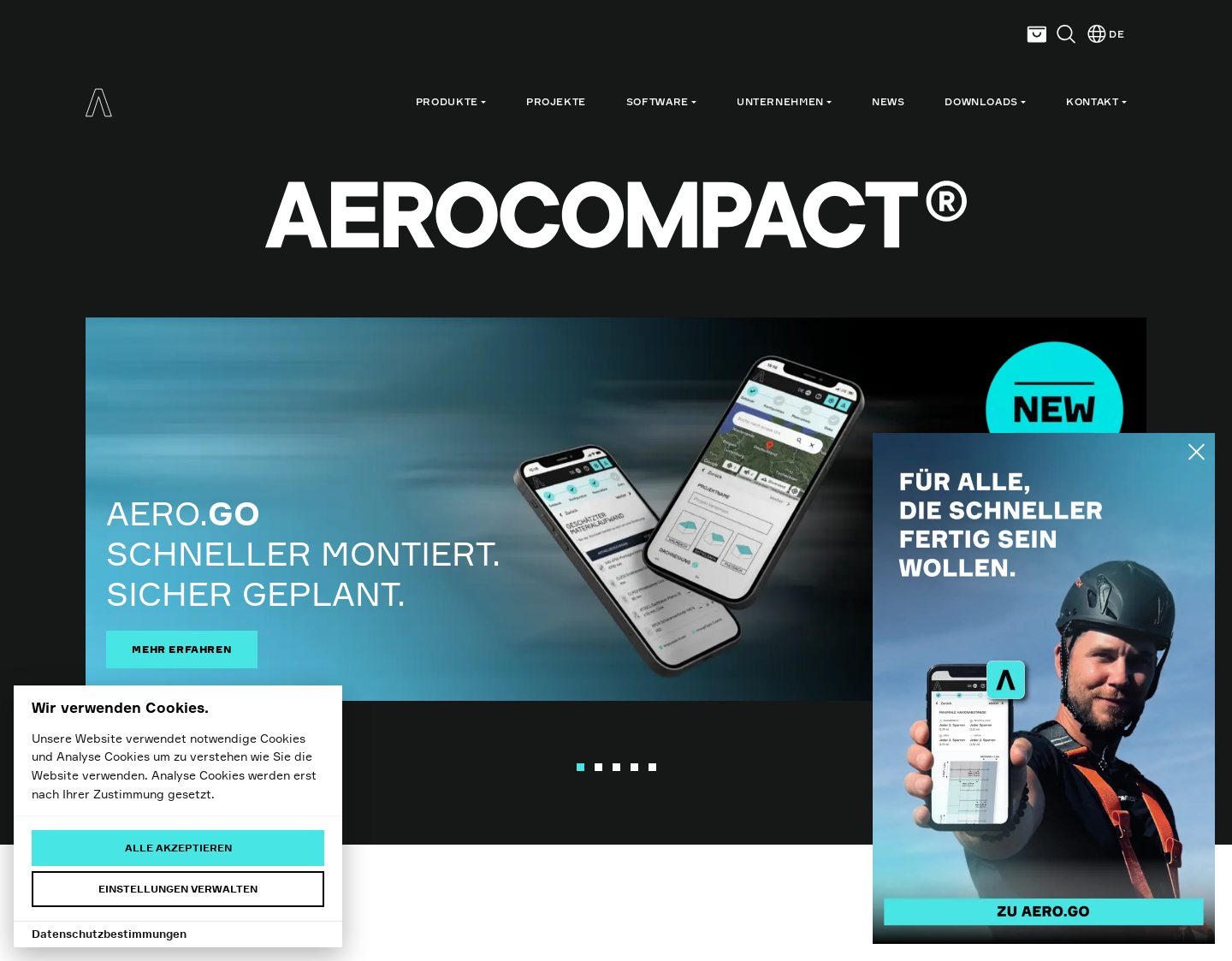

Das AEROTOOL ist unser digitales Planungswerkzeug für PV-Anlagen auf Dächern und Freiflächen. Du zeichnest das Dach aus dem Satellitenbild ab und rechnest im 3D-Modell mit Standortdaten, möglicher Verschattung sowie Wind- und Schneelasten. Ergebnis sind ein Systemvorschlag, eine statische Berechnung samt Ballastplan, ein Projektbericht, ein CAD-Plan als DWG- oder DXF-Datei und eine Materialliste. AERO.GO ist die Planungsapp für das Schrägdach: Aus wenigen Dachangaben entsteht in etwa einer Minute eine geprüfte Statik, und die Materialliste lässt sich in den Shop des Großhandels übertragen. AERO.GO ist aktuell in Deutschland und Österreich verfügbar.

Für wen wir arbeiten

Unsere Systeme richten sich an Solarteure, Projektentwickler und Großhändler. Wir beraten bei der Auswahl des passenden Montagesystems, begleiten die technische Planung und stellen die Unterlagen für die Projektvorbereitung bereit. Wenn du ein PV-Projekt auf einem Dach, einer Freifläche oder an einer Fassade vorbereitest, melde dich bei uns: Wir freuen uns auf deine Anfrage und finden gemeinsam mit dir die Unterkonstruktion, die zu deinem Projekt passt.
